  五轴对外加工 | 涡旋扇叶轮盘在五轴机加工制造的注意事项

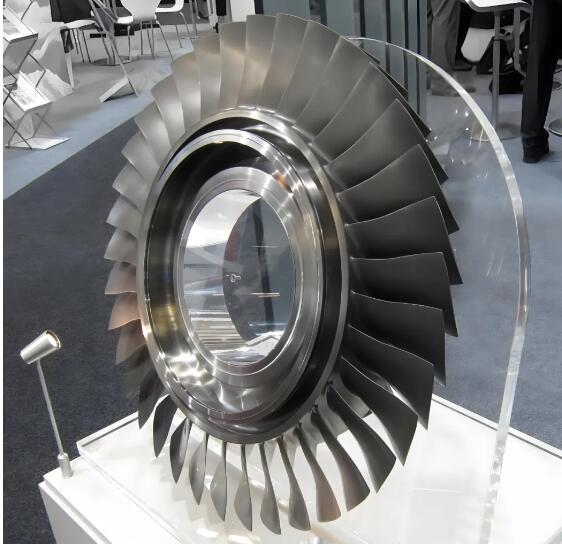

  扇叶轮(Impeller)设计是流体机械领域中的一个重要环节,尤其在泵、风扇、涡轮机等设备中起到关键作用。扇叶轮的设计需综合考虑流体力学、机械强度、材料科学和制造工艺等多个方面,以确保其高效、稳定地工作。




  扇叶轮在设计初期需要考虑的方面有:流体力学分析:叶片几何形状:包括叶片数量、叶片弦长、扭曲角度、叶片厚度分布等,这些参数影响流体的流动特性,如流量、压头、效率和稳定性。叶片剖面设计:选择适当的翼型(如NACA系列、Clark Y等),以优化气动性能,减少流动损失。流道设计:扇叶轮内部的流道形状对流体流动效率至关重要,设计时需考虑减少涡流和二次流。力学和强度考量:应力分析:通过有限元分析(FEA)等方法计算叶片和轮毂在工作载荷下的应力分布,确保结构强度和疲劳寿命。振动特性:评估叶片的固有频率,避免与工作频率产生共振,减少振动和噪声。材料选择:根据工作环境(如温度、压力、流体性质)和经济性,选择合适的材料,如铝合金、不锈钢、钛合金或复合材料等。




  扇叶轮的加工制造的主要步骤和要点:


  机械加工:通过CNC(计算机数控)机床进行精密加工,包括车削、铣削、钻孔等,以达到设计的尺寸和表面光洁度要求。


  叶片成型:有些叶片可能需要通过弯曲、扭曲等特殊加工工艺来达到设计的三维形状,但通过五轴机加工,可以实现整体成型。


  表面处理:包括喷丸、磨光、涂覆等,精密五轴机可以达到符合要求的光洁表面,无需再次磨光,如果还需要提高扇叶轮的表面质量,增强耐腐蚀性或降低摩擦系数,可能需要做热处理或是阳极、电镀等,具体根据客户要求来做调整。




  动平衡测试:完成加工后,可以对整个扇叶轮进行动平衡测试和调整,确保运转时的平稳性。


  装配:将叶片与轮毂、轴等部件组装成完整的扇叶轮,要求高精度定位和牢固连接。


  性能测试与验证:性能试验:在专用的测试平台上进行性能测试,如流量、压头、效率、噪音水平等,确保达到设计指标。耐久性测试:进行长时间的运行测试,验证扇叶轮的稳定性和寿命。
